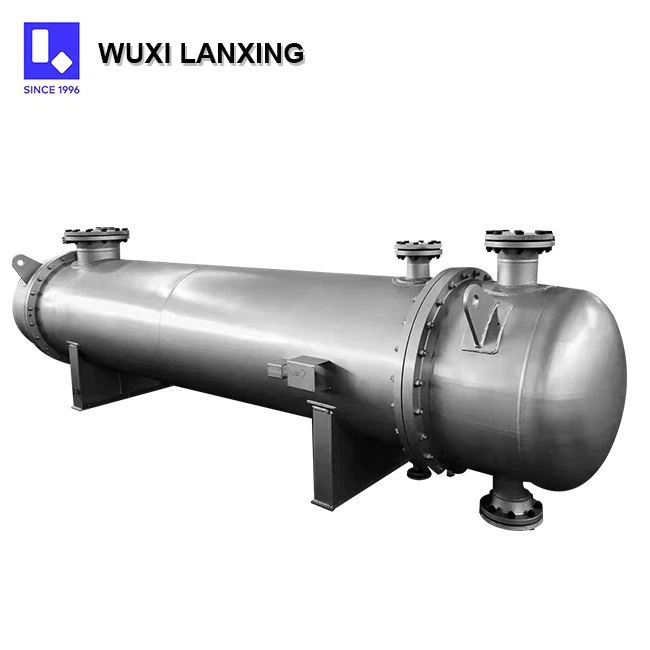

Kuori ja putki lämmönvaihdin kaasulle

Tuotteen esittely

Kaasun vaippa- ja putkilämmönvaihdin on lämmönvaihtolaite, jossa yksi kaasuneste virtaa putkien sisällä ja toinen neste virtaa vaipan puolella vaihtaen lämpöä lämmitys- tai jäähdytystarkoituksiin.

Rakenne

Kuori: Kuori on lieriömäinen paineastia, joka on tyypillisesti valmistettu hiilestä tai ruostumattomasta teräksestä ja joka sisältää putkinipun. Se kestää nestepainetta, optimoi nesteen jakautumisen ja minimoi painehäviön.
Putkinippu: Putkinippu koostuu useista suorista tai U{0}}muotoisista putkista, joiden halkaisija on yleensä 19–25 mm ja pituus 4–6 metriä (jopa 9 metriä suuremmissa laitteissa). Järjestely on tyypillisesti tasasivuinen kolmio tai neliö; edellinen lisää turbulenssia, kun taas jälkimmäinen helpottaa puhdistamista.
Putkilevy: Putkilevy yhdistää putkinipun ja kuoren. Putket kiinnitetään liikuntasaumoilla tai hitsaamalla tiiviin tiiviyden varmistamiseksi. Kelluvan pään mallissa toinen pää voi kellua vapaasti lämpörasituksen vähentämiseksi.
Ohjainlevy: Ohjauslevyt ovat keulan -muotoisia tai segmentoituja komponentteja kuoren sisällä, jotka pakottavat kuoren-sivunesteen hankaamaan putkikimppua, mikä lisää turbulenssia ja parantaa lämmönvaihdon tehokkuutta 20–30 %.
Jakotukit: Putkinipun molemmissa päissä sijaitsevat jakotukit jakavat ja keräävät nestettä putken puolelta. Jotkut ovat irrotettavia puhdistuksen helpottamiseksi.

Tuotteen räätälöinti
Materiaalivalinta: ruostumaton teräs / titaaniseos / hiiliteräs / alumiiniseos
Putken halkaisija: 1" / 2" / 3" / 4"
Paineluokitus: 10MPa / 15MPa / 20MPa / Mukautettu
Lämpötila-alue: 200 astetta / 250 astetta / 350 astetta / mukautettu
Pintakäsittely: peittauspassivointi / mekaaninen kiillotus
Liitäntätyyppi: Laippaliitäntä / Hitsausliitäntä / Kierreliitäntä
Putkinippujen määrä: yhden putken nippu / kahden putken nippu / kolmen putken nippu / mukautettu

Sovellusalueet

Kemianteollisuus: Käytetään reaktorin jäähdytykseen, höyrylämmitykseen ja erilaisten kaasujen lämmönvaihtoon.
Öljyteollisuus: käytetään lämmön talteenottoon ja hyödyntämiseen öljyn{0}}kaasun erotus- ja jalostusprosessien aikana.
Voimalaitokset: Käytetään kaasun jäähdytykseen ja lämmön talteenottoon energiatehokkuuden parantamiseksi.
LVI-järjestelmät: Käytetään ilman ja nesteiden väliseen lämmönvaihtoon suurissa{0}}ilmastointi- ja ilmanvaihtojärjestelmissä.

Tärkeimmät valinnat

Virtausnopeuden säätö: Vältä liiallisia virtausnopeuksia, jotka voivat aiheuttaa tärinää. Patentoidut tapaukset osoittavat, että pyörimisnopeutta on säädettävä välillä 95-252 r/min.
Tukkeutumisen esto-: Suurenna putkiväliä, kun kaasu kuljettaa hiukkasia.
Materiaalin valinta: Syövyttäviä kaasuja varten tarvitaan titaaniseos tai ruostumaton erikoisteräs.
Tiivistys: Korkeapaineisissa-kaasuissa on käytettävä kaksoistiivistettyä{1}}rakennetta.

FAQ

K: Kuinka lisätä tehokkaasti kaasun lämmönsiirtokerrointa vaippa- ja putkilämmönvaihtimessa?
V: Lämmönsiirtoa voidaan tehostaa vahvistamalla putkien sisäpintaa (esim. käyttämällä sisäisiä turbulenssiprosesseja), lisäämällä ohjauslevyjen määrää tai käyttämällä ripaputkia tehostetun lämmönvaihtoalueen ja turbulenssin suurentamiseen.

K: Voidaanko energian talteenottovaatimukset ottaa huomioon kaasulämmönvaihtimia mukautettaessa?
V: Kyllä, voimme suunnitella lämmönvaihtimen energian talteenottoyksiköksi, joka käyttää poistolämpöä tuloilman esilämmitykseen, lämmitykseen tai höyryn tuottamiseen, jolloin saavutetaan integroitu energiankäyttö.

K: Onko yritykselläsi onnistuneita tapauksia tai alan kokemusta kaasulämmönvaihtimista, joihin voidaan viitata?
V: Kyllä, meillä on laaja onnistunut projektikokemus ja tapauksia sellaisilla aloilla kuin petrokemian, maakaasun käsittely ja ilmanerotus, jonka voimme jakaa kanssasi.

K: Miten maksutavoista ja osamaksukäytännöistä voidaan neuvotella ostoprosessin aikana?
V: Yleinen maksutapa on 30% ennakkomaksu, 60% maksetaan ennen lähetystä ja 10% takuutalletus. Osamaksusuhde ja aikataulu ovat joustavasti säädettävissä tilaussumman ja yhteistyöhistorian perusteella.

K: Miten kaasun tiiviys varmistetaan kaasulämmönvaihtimien hitsauksissa, erityisesti laitteissa, joita käytetään korkeapaineisilla{0}}kaasuilla?
V: Kaikki kriittiset hitsit hitsataan täysin tunkeutumalla ja niille tehdään 100 % radiografinen tarkastus. Kaasun tiiviyden varmistamiseksi suoritetaan heliumvuototesti tai muut korkean{2}}herkkyystestit.
